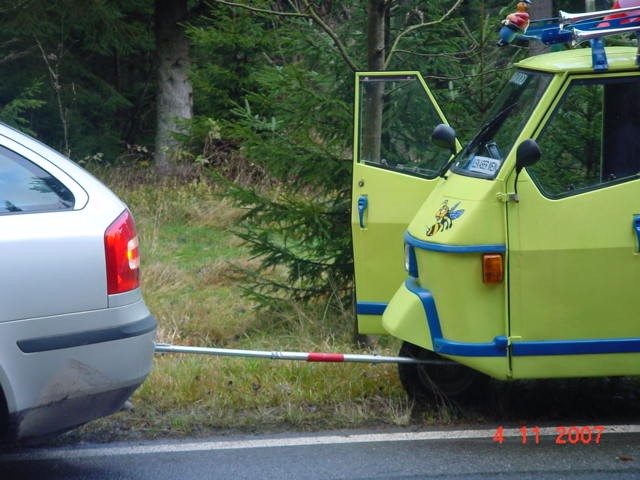

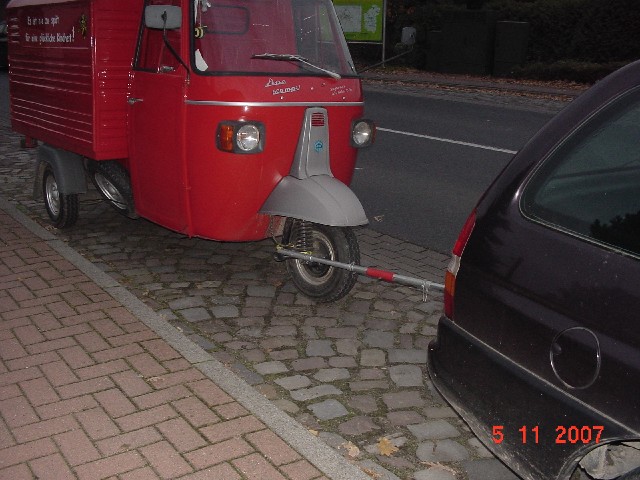

Die Ape-Abschleppstange
Dank Walter aus
Stemmwede gibt es die Hammer-Abschleppstange für die Ape.
Das besondere daran ist, es wird keine zweite Person benötigt, die
das ziehende Fahrzeug lenkt.
Das Ganze war mal eine handelsübliche Abschleppstange.
Hier habe ich jetzt Detailfotos, da immer wieder Fragen
bezüglich des Nachbaus kommen.
Achtung,
die Abschleppstange ist nach dem Umbau nicht mehr TÜV-Abgenommen.
In wie weit solch ein Umbau im öffentlichen Straßenverkehr
genutzt werden darf, vermag ich nicht zu sagen.
Daher auch keine Haftung meinerseits
|
|
|
|
|
|
 |
 |
|
 |
|
Diese
Seite hänge ich an die Anhängerkupplung.
Der Haken ist noch Original. Den Sicherungsbügel versetze ich
etwas und das Rohrende schräge ich ab.
Sinn des Ganzen ist es, dass das möglichst wenig Spiel zwischen
Haken und Kupplung ist, damit es beim Anfahren und Bremsen nicht so
ruckt.
|
|
Vom mittlerem Rohr schneide ich ca. 16cm ab.
Dies wird für den Klemmhaken an der Ape gebraucht.
Für den Verbindungsbolzen bohre ich neue Löcher. Für den
Fall, das keine Ahk. am ziehenden Fahrzeug vorhanden ist, bohre ich
gleich über Kreuz. So kann das Ganze auch verdreht werden.
|
|
|
|
|
|
 |
 |
|
|
|
Am anderen Ende der Originalstange war auch
ein Haken, wie oben auf den Bildern zu sehen.
Den schneide ich ganz weg.

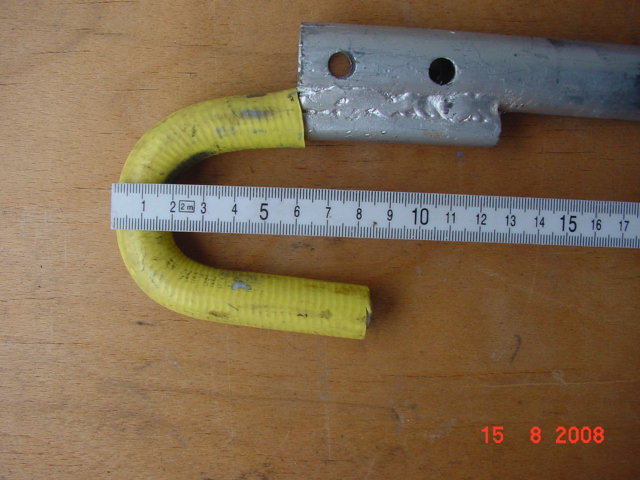

Ein Stück 12mm Rundstahl zurecht biegen und an das Rohr
schweißen. Ein Stück Gartenschlauch dient dazu, dass nicht
alles zerschrammt.
|
|
|
|
|
|
|
|
 |
 |
 |
 |
|

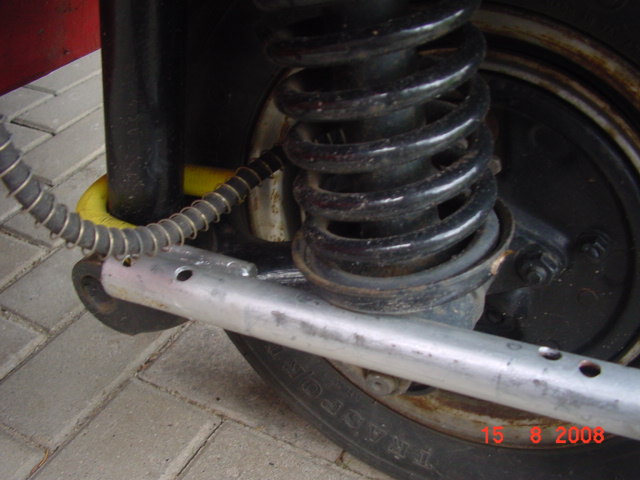

Hier sieht man den vorderen Klemmhaken.

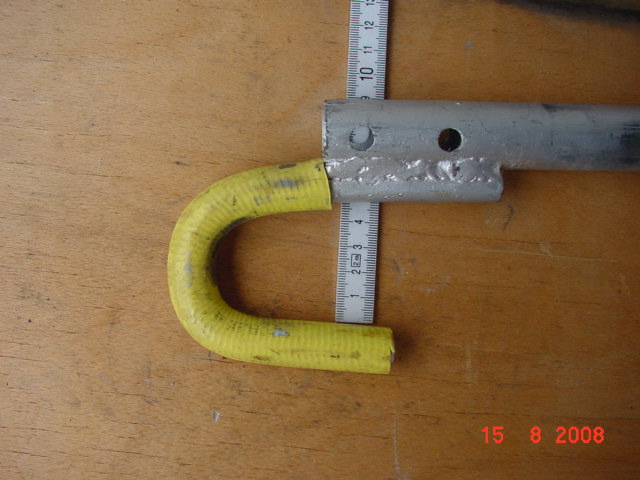

An dem abgeschnittenen Stück vom Mittelrohr schweiße ich nun
auch einen Haken aus 12mm Rundstahl. Vorher habe ich es angehalten und
festgestellt, das der Haken etwas schrägt angeschweißt
werden muß.
|
|
|
|
|
|
|
 |
 |
 |
|
|
Jetzt zeichne ich an, an welcher Stelle ich
die Bohrung für den Sicherungsbolzen setzte.

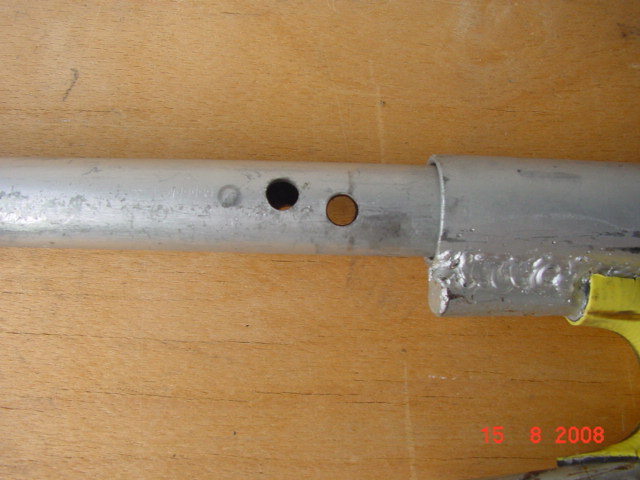

Wie man erkennen kann, habe ich zwei Bohrungen gemacht. Da der Sitz bei
meinen beiden Api unterschiedlich ist.
Für andere Api kann ich nun weitere Bohrungen setzen, damit die
Klemme auch wirklich gut sitzt.
|
|
|
|
|
|
|
|
 |
 |
 |
 |
 |

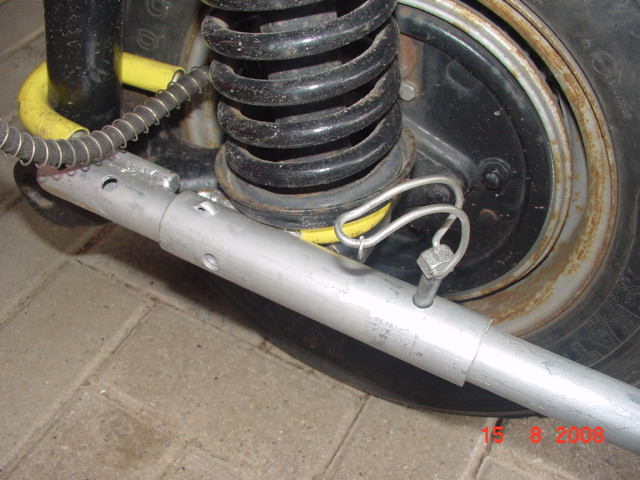

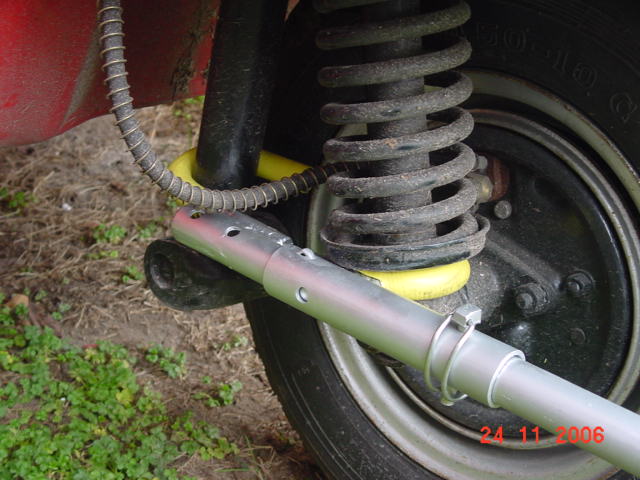

Und so wird das Ganze dann aufgesetzt.
|
 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
 |
 |
|
|
|
|
|
|
|
In
diesem Sinne, ein fettes Dankeschön an Walter, der immer wieder
für neue Überraschungen gut ist
|
|
